Z czego składa się instalacja odgromowa?

Elementy instalacji odgromowej to:

  • zwody sztuczne lub naturalne,
  • przewody odprowadzające,
  • uziom.

Zwody sztuczne to ułożone w odpowiedni sposób na dachu przewody metalowe – ze stali nierdzewnej, miedzi lub stali ocynkowanej grubości minimum 8 mm.

Jeżeli budynek jest pokryty materiałem niepalnym, zwody montuje się na niskich wspornikach bezpośrednio na powierzchni dachu:

  • płaskiego – wzdłuż wszystkich krawędzi,
  • spadzistego – wzdłuż kalenicy i krawędzi do niej równoległych.

Jeżeli ze względu na rodzaj pokrycia dachu lub jego kształt zamontowanie tradycyjnych, poziomych zwodów jest utrudnione, stosuje się zwody pionowe w postaci umieszczonych na połaci prętów.

Zwody naturalne to połączone z instalacją odgromową metalowe balustrady, poręcze czy rynny, przez które energia elektryczna uderzenia pioruna jest odprowadzana do ziemi. Zwodem może być też metalowe pokrycie dachu, jeżeli jego elementy są ze sobą połączone w sposób zapewniający swobodny przepływ prądu do przewodów odprowadzających.

Przewody odprowadzające łączą zwód z uziomem w taki sposób, by umożliwić swobodny przepływ prądu w razie uderzenia pioruna. W każdym budynku z instalacją odgromową muszą być zamontowane przynajmniej dwa takie przewody usytuowane w narożnikach dachu po przekątnej rzutu. Na wysokości 0,3-1,8 m od ziemi musi być zamontowane złącze probiercze do sprawdzania oporności uziemienia, a w ten sposób – jego sprawności.

Badanie takie powinno się wykonywać przynajmniej raz w roku. Jako odprowadzające służą zwykle przewody metalowe grubości min. 8 mm, a więc takiej samej jak zwody lub z taśmy stalowej ocynkowanej o przekroju 20x3 mm. Montuje się je najczęściej na zewnętrznej elewacji budynku – minimum 2 centymetry od ściany i przytwierdzając do niej co 1,5 m. Jeżeli ściany budynku są niepalne, przewody odprowadzające można również ułożyć pod tynkiem lub wzdłuż rur spustowych odprowadzających wodę z rynien.

Uziomy to elementy metalowe ułożone w ziemi, dzięki którym rozpraszana jest potężna energia pioruna. Funkcję tę mogą pełnić na przykład żelbetowe podziemne elementy konstrukcyjne budynku lub też metalowe rurociągi o małej oporności (rezystancji) – nieprzekraczającej 30 omów. Jeżeli wykorzystanie takich elementów nie jest możliwe, wykonuje się uziom sztuczny (otokowy), zakopując na głębokości minimum 0,6 m ocynkowaną taśmę stalową w taki sposób, by opasywała cały dom w odległości około 1 m od ścian fundamentowych. Stosuje się również uziomy pionowe, których elementy zakopane są głęboko w ziemi prostopadle do jej powierzchni.

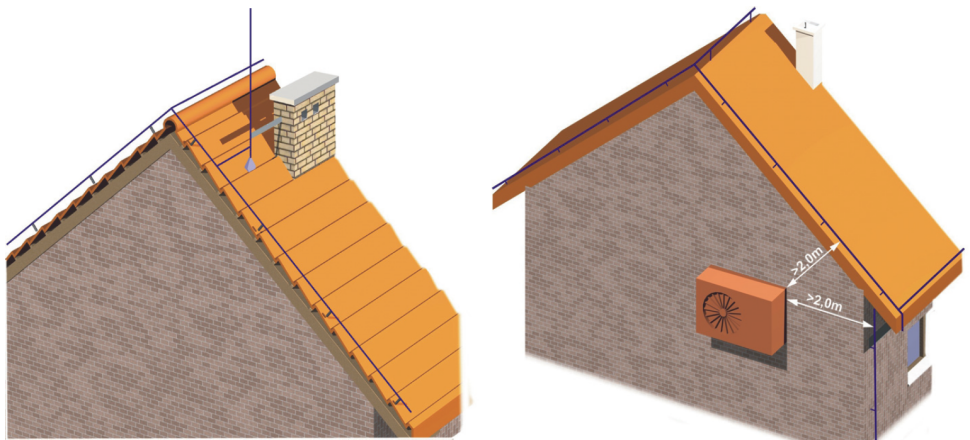

Schemat tradycyjnej instalacji odgromowej



Redakcja BD

aktualizacja: 2015-10-15
