IP jest uniwersalnym kodem określający szczelność danego urządzenia, na przykład puszki czy lampy oświetleniowej, przy czym pierwsza cyfra informuje o wrażliwości na ciała stałe, druga zaś określa szczelność na wilgoć. Ogólnie mówiąc, IP informuje nas o przeznaczeniu danego osprzętu lub urządzenie, o tym w jakich warunkach zewnętrznych może być zastosowane.
Ilustracja przedstawia to w sposób poglądowy. Możemy zauważyć, że im trudniejsze są warunki eksploatacji lamp, tym cyfry przy symbolu IP są wyższe. Znaczy to, że wymagania dotyczące szczelności sprzętu są większe.
|

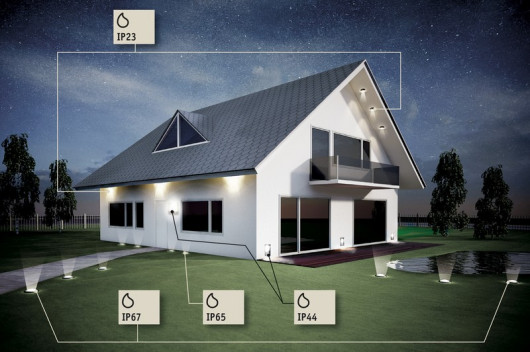

| Schemat umieszczania zewnętrznych urządzeń elektrycznych z oznaczeniem IP (fot. Paulmann) |
Szczegółowe znaczenie cyfr przy symbolu IP
| Ochrona przed wnikaniem ciał stałych | Ochrona przed wilgocią | ||
| IP 0X | Brak ochrony | IP X0 | Brak ochrony |
| IP 1X | Ochrona przed ciałami o wielkości ponad 50 mm (przypadkowy dotyk dłonią). | IP X1 | Ochrona przed kroplami wody spadającymi pionowo (np. z kondensacji pary). |
| IP 2X | Ochrona przed ciałami o wielkości ponad 12,5 mm (przypadkowy dotyk palcem). | IP X2 | Ochrona przed kroplami wody spadającymi na obudowę pod kątem 15° względem położenia normalnego. |
| IP 3X | Ochrona przed ciałami o wielkości ponad 2,5 mm (przypadkowy dotyk śrubokrętem). | IP X3 | Ochrona przed kroplami wody spadającymi na obudowę pod kątem 60° od pionu. |
| IP 4X | Ochrona przed ciałami o wielkości ponad 1 mm (cienkie narzędzie, cienki przewód). | IP X4 | Ochrona przed kroplami wody spadającymi na obudowę pod dowolnym katem ze wszystkich stron (deszcz). |
| IP 5X | Ochrona przed wnikaniem pyłu w ilościach nie zakłócających pracy urządzenia. | IP X5 | Ochrona przed strumieniami wody z dowolnego kierunku. |
| IP 6X | Całkowita ochrona przed wnikaniem pyłu. | IP X6 | Ochrona przed silnymi strumieniami wody lub zalewaniem falą z dowolnego kierunku. |
| IP X7 | Ochrona przed wodą przy krótkim zanurzeniu. | ||
| IP X8 | Ochrona przed wodą przy długim zanurzeniu. | ||
| IP X9 | Ochrona przed zalaniem strugą wody pod ciśnieniem (np. 80 barów, o temperaturze +80°C. | ||
Stanisław Liberski
