Rodzaje systemu ogrzewania pompą ciepła

Idea ogrzewania pompą ciepła sprowadza się najogólniej do pobierania ciepła z tzw. źródła dolnego i przekazywania tego ciepła do pomieszczeń przez tzw. źródło górne.


Źródłem górnym
może być układ centralnego ogrzewania z bateriami, ale rozwiązaniem zalecanym jest niskotemperaturowe ogrzewanie podłogowe.

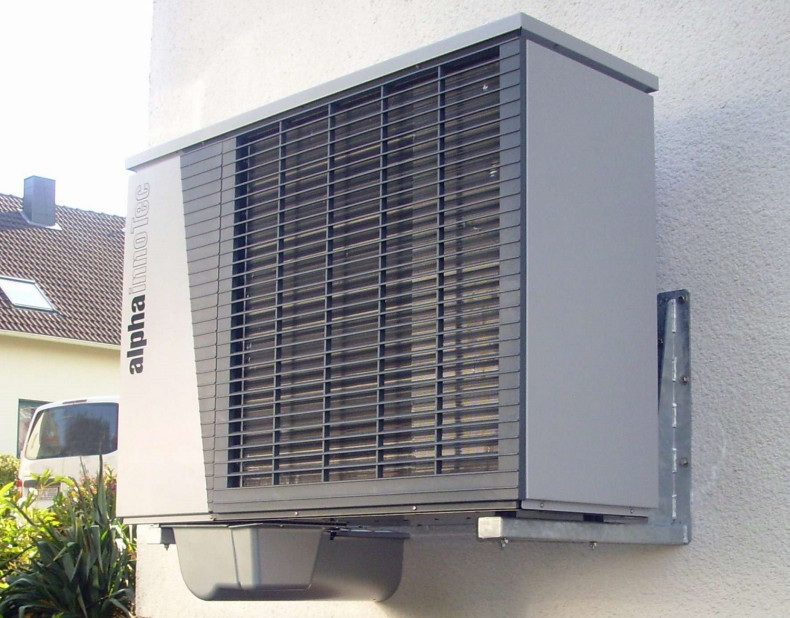

Najlepszym źródłem dolnym jest woda gruntowa, wówczas mówimy o systemie woda – woda. Jeśli nie ma możliwości korzystania z wody gruntowej to pozostaje nam zastosowanie systemu grunt – woda (inaczej nazywanym solanka – woda) lub powietrze – woda.

W naszym klimacie, z surowymi zimami i temperaturą powietrza dochodzącą do –20°C, system powietrze – woda nie jest rozwiązaniem racjonalnym. Natomiast system grunt – woda wymaga zastosowania kolektora ziemnego jako źródła dolnego. Kolektorem jest rura o długości 100 – 300 m, wypełniona solanką i ułożona płasko (kolektor płaski), spiralnie (kolektor spiralny) lub pionowo (kolektor pionowy).

Kolektor płaski

Kolektor płaskiKolektor płaski wykonuje się z rur PE o średnicy jednego cala, układanych w wykopie o głębokości 1,5 – 2 m, czyli poniżej strefy przemarzania. Jest to zwykle kilka odcinków rur o długości ok. 100 m. Przy odstępach między rurami rzędu 0,5 ÷ 0,8 m z jednego m2 gruntu z kolektorem otrzymuje się moc 10 do 40 W, w zależności od rodzaju gleby. Gliniasty i wilgotny grunt oddaje więcej ciepła niż piaszczysty, suchy.

Stąd przy założeniu, że do ogrzewania domu potrzeba ok. 50 W/m2, kolektor płaski powinien zajmować powierzchnię 1,5 do 5 razy większą niż powierzchnia domu. Zatem do tego rozwiązania niezbędna jest duża powierzchnia działki (np. ok. 1000 m2 dla domu o powierzchni netto ok. 250 m2, jeśli grunt jest piaszczysty).

Kolektor spiralny

Kolektor spiralny Często twierdzi się, że jeśli powierzchnia działki nie pozwala na zainstalowanie kolektora płaskiego, to można zainstalować kolektor spiralny, czyli ułożyć rury spiralnie w wykopie o szerokości co najmniej 80 cm. Jednak jest to twierdzenie błędne – w istocie, kolektor spiralny wymaga takiej samej powierzchni działki jak kolektor płaski, gdyż odległości między rowami nie powinny być mniejsze niż 3 m. Zaletą kolektora spiralnego jest to, że wykopanie kilku rowów o długości do 20 m jest łatwiejsze niż zdjęcie dwumetrowej warstwy gruntu z dużej powierzchni działki.



Kolektor pionowy

Kolektor pionowyNajskuteczniejszym rozwiązaniem w przypadku ograniczonej ilości miejsca jest kolektor pionowy. Do odwiertów o głębokości 30 do 150 m (uwaga – konieczne jest zezwolenie) wkłada się rury zgięte w kształcie litery U. Z 1 m odwiertu można uzyskiwać 30 ÷ 100 W energii cieplnej. Na przykład dla domu o powierzchni 200 m2 potrzebną moc cieplną (200 m2 x 50 W/m2 = 10 kW) otrzymamy dla łącznej długości odwiertów ok. 200 m, czyli może to być 5 odwiertów o głębokości 40 m każdy. Odległość między odwiertami nie powinna być mniejsza niż 5 m.
aktualizacja: 2008-02-26
