Ocieplanie elewacji - konstrukcje ścienne z wewnętrzną warstwą termoizolacyjną z płyt z wełny skalnej TN FACADE

System TN FACADE PROF

System TN FACADE PROF to elewacyjny cienkowarstwowy system kompozytowy, w którym jako warstwę izolacyjną zastosowano niepalne płyty z wełny skalnej z serii TECHNOFACADE. Mocowanie płyt termoizolacyjnych odbywa się w sposób kombinowany - na mieszance tynkowo-klejowej, z dodatkowym przytwierdzeniem ich za pomocą kotwy z kołkiem talerzowym.

Żeby stworzyć solidną podstawę pod tynk dekoracyjny i zmniejszyć ryzyko jego pękania podczas pracy, należy wykonać zbrojenie warstwy podkładowej za pomocą siatki elewacyjnej z włókna szklanego, która jest odporna na alkalia. Jako wykańczającą warstwę dekoracyjną stosuje się tynki dekoracyjne o różnej fakturze powierzchni, a następnie maluje się je.

Skład systemu TN FACADE PROF

1. Ściana zewnętrzna
2. Grunt pod tynk dekoracyjny
3. Zaprawa klejowa (do wełny mineralnej)
4. TECHNOFACADE OPTIMA
5. Kołek elewacyjny talerzowy
6. Zaprawa klejowa (do wełny mineralnej)
7. Siatka zbrojeniowa z włókna szklanego
8. Grunt pod tynk dekoracyjny
9. Tynk mineralny dekoracyjny
10. Odpowiedni kolor fasady

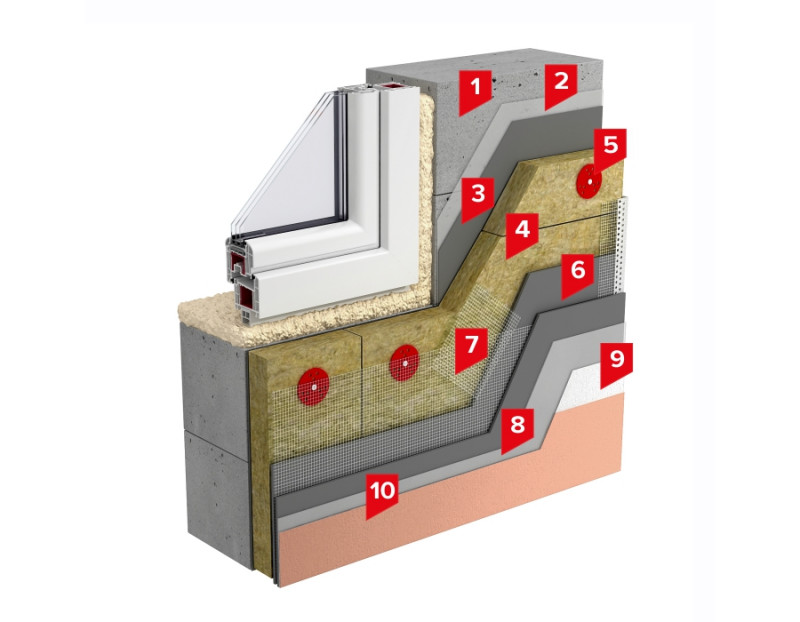

Budowa systemu TN FACADE PROF

System TN FACADE VENT

System TN FACADE VENT stanowi ekran dekoracyjny, który jest przymocowany do podstawy na konstrukcji metalowej. Ze względu na cyrkulację powietrza, w wentylowanej szczelinie warstwa izolacji termicznej jest zawsze sucha.

Płyty z wełny skalnej są kotwione za pomocą kotwy z kołkiem talerzowym i mogą być montowane w jednej warstwie lub w dwóch warstwach. Wyrównanie nierówności ściany umożliwiają ruchome części wspornika nośnego i specjalne mocowanie do niego profilu nośnego.

Szeroki wybór wzorów i struktury elewacji jest możliwy dzięki zastosowaniu różnych materiałów okładzin w postaci płyt gresowych lub włóknocementowych oraz aluminiowych paneli kompozytowych. Prace montażowe systemu nie są ograniczone przez warunki atmosferyczne. Żywotność systemu wynosi do 60 lat (w zależności od typu podsystemu).

Skład systemu TN FACADE VENT

1. Ściana zewnętrzna
2. Konstrukcja nośna
3. TECHNOVENT STANDARD
4. Kołek izolacyjny z gwoździem ze stali/tworzywa sztucznego
5. Panele elewacyjne
6. Pianka montażowa

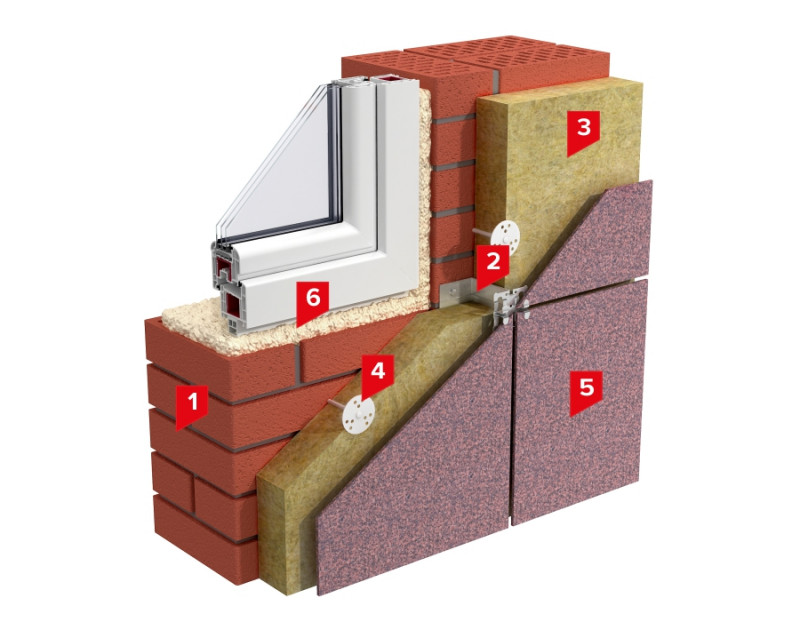

Budowa systemu TN FACADE VENT

System TN FACADE STANDARD

System TN FACADE STANDARD to trójwarstwowa konstrukcja ścienna z wewnętrzną warstwą termoizolacyjną z płyt z wełny skalnej. Jako warstwę izolacyjną stosuje się płyty z wełny skalnej TECHNOVENT STANDARD.

Zewnętrzna część muru jest połączona z częścią wewnętrzną za pomocą elastycznych łączników wykonanych z tworzywa bazaltowego z blokadą szczeliny. Element ten jest montowany przez warstwę izolacji termicznej i dodatkowo podtrzymuje go w pozycji zaprojektowanej.

Żeby zapobiec tworzeniu się mostka cieplnego, podczas prac monolitycznych do stropu wprowadzane są wkładki termiczne z ekstrudowanej pianki polistyrenowej TECHNONICOL CARBON PROF.

W niskim budownictwie (do 9 m wysokości) system można wykonać jako element nośny budynku. W tym przypadku stropy są wsparte na wewnętrznej części ściany, mur zewnętrzny wznosi się w sposób ciągły do wysokości budynku. W przypadku budownictwa wielokondygnacyjnego, system opiera się na stropie międzypiętrowym.

Ceglana okładzina nadaje elewacji klasyczny wygląd, przy tym konstrukcja jest wentylowana, co pozwala na uniknięcie gromadzenia się kondensatu w izolacji, dzięki szczelinie między wełną skalną a okładziną.

Konwekcja odbywa się za pomocą specjalnych otworów w pionowych spoinach muru.

Skład systemu TN FACADE STANDARD

1. Ściana zewnętrzna
2. Strop nośny z systemem wkładek termicznych
3. TECHNONICOL CARBON PROF 300
4. Odcięcie hydroizolacyjne z materiału bitumiczno-polimerowego w rolce
5. TECHNOVENT STANDARD
6. Cegła okładzinowa
7. Elastyczne łączenia z plastiku bazaltowego z blokadą szczeliny
8. Otwory nawiewno-wywiewne (szwy pionowe)
9. Pianka montażowa

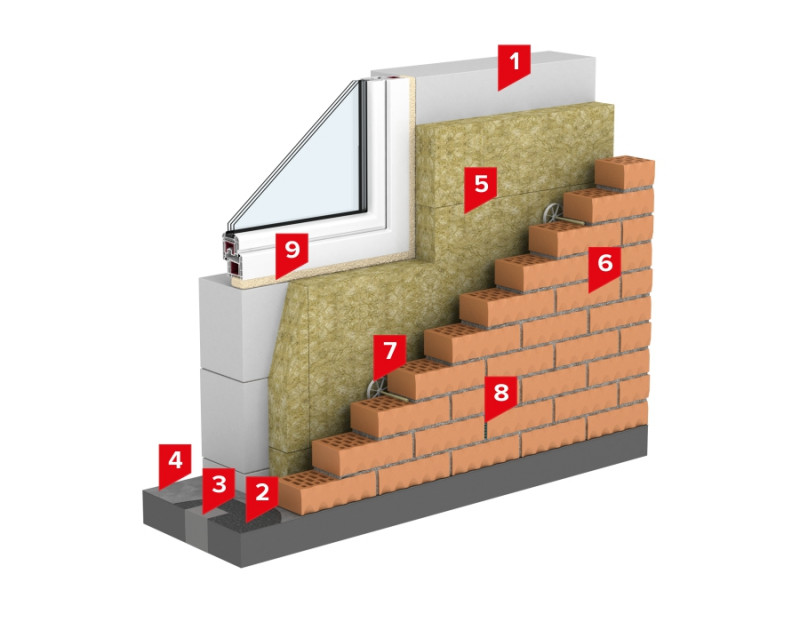

Budowa systemu TN FACADE STANDARD

 Żywotność systemu TN FACADE STANDARD wynosi ponad 50 lat.

Źródło i zdjęcia: TECHNONICOL
